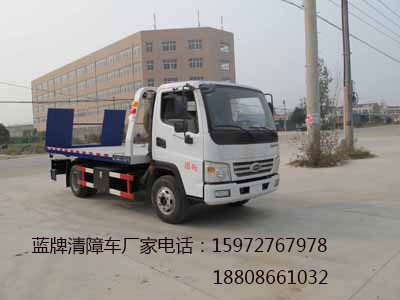

開瑞綠卡藍牌清障車圖片：
開瑞綠卡藍牌清障車特點：
清障車（street wrecker power engineering vehicle）全名道路清障車，又稱拖車，由底盤、起重裝置、托舉牽引裝置、液壓系統、電控系統、車體與工具箱等組成，具有起吊、拽拉和托舉牽引等多項功能，適用于高速公路、城市道路的清障作業。清障車全名為道路清障車，又稱為拖車、道路救援車、拖拽車，具有起吊、拽拉和托舉牽引等多項功能，清障車主要用于道路故障車輛，城市違章車輛及搶險救援等。
開瑞綠卡藍牌清障車底盤配置：
開瑞清障車，整車型號CLW5040TQZQR，底盤型號SQR1043H16D-E，發動機型號4J28TC(五十鈴)國Ⅳ，軸距3360mm，整車尺寸（mm）5995×2300×2240，1800車身,鋼絲胎,助力轉向,離合助力,排氣制動,感載比例閥,空調，電動窗、中控鎖。
開瑞綠卡藍牌清障車上裝配置：
雙側聯動操動裝置，1個4噸液壓絞盤，1個工具箱，L型托叉一對，1個警燈，2個輔助小輪，4根綁帶。板長4.2米，尾板1米，寬2.35米
開瑞綠卡藍牌清障車操作方法：
1、脫開絞盤離合器，拉出鋼纜到被運載的車輛前，將“j”行鉤勾住被運載車輛被拖端下部的牽引鉤環。然后接合絞盤的離合器。注意拉出鋼纜時所剩鋼纜圈數不得少于5圈 。
2、被運載車輛掛空擋，放開被運載車輛的駐車制動器。
3、控制絞盤操縱桿，把汽車拉上平臺，并控制鋼纜上的j形鉤距離絞盤大于0.4m。當絞盤受負荷時，切勿將絞盤的手動控制離合器脫開，這樣會損壞絞盤。注意：在使用鏈勾利用絞盤牽引事故車時，特別是底盤較底的小轎車，要非常小心不要損壞被拖車的部位，以免引起不必要的麻煩。
4、當被裝載車輛已拖到位以后，用安全綁帶綁住后胎，將裝載的汽車向后兩側斜向拉緊固定在兩側的平板拉環上。注意：如果安全拉環壞了，安全綁帶應該繞在汽車堅固的部件上。對于不能手動鎖緊的安全繃帶，可以公職絞盤操縱桿操縱絞盤收攬使裝載車向前移動一點，使安全鏈適當張緊。
5、平板型道路清障車，平板上用綁帶固定故障車時，必須四條綁帶都要鎖緊在車輪或車身。
6、綁帶棘輪鎖緊時必須處于閉合狀態。
注意：尼龍綁帶長時間繃緊會出現松動現象，操作時應定時檢查繃帶繃緊情況，尤其是在路況不好或急剎車較多的情況下，應及時檢查緊固，避免發生意外。
7、控制平臺傾斜操縱桿，使平臺尾部升高離地面0.15m。
8、控制平臺傾斜操縱桿，使平臺向前移動到離最前端約0.6m處，控制平臺傾斜操縱桿使平臺回到水平位置。
9、控制平臺滑移操縱桿，是平臺向前移動至最前端。
10、為了防止在接下來的行駛的過程中，由于震動，鋼纜的拉力對絞盤可能造成的破壞，必須用另外兩條安全鏈按照前述方法固定汽車前端，并盡量張緊。裝載定位及繃緊。
11、將被裝載汽車掛一檔，拉上手剎。
12、檢查所有安全鏈或鏈帶及連接是否牢靠并張緊。
13、以上各步驟完成后，即和進行后續的工作程序。踩下道路清障車的離合器，脫開取力器，平臺裝載操作完成。
開瑞綠卡藍牌清障車參數：
【主要技術參數】
產品商標：程力威牌
公告批次：270
產品名稱：清障車
產品型號：CLW5040TQZQR型清障車
總質量(Kg)4495
罐體容積(m3)
額定載質量(Kg)
外形尺寸(mm)5995×2300×2240
整備質量(Kg)4070
貨廂尺寸(mm)××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)2
載質量利用系數
接近角/離去角(°)22/17
前懸/后懸(mm)1125/1510
軸數2
軸距(mm)3360
軸荷(Kg)1981/2514
最高車速(Km/h)100
其它備注：該車是用于道路清障的專用車輛,托舉質量295k。選裝帶導流罩的駕駛室.防護材料:Q235A碳鋼,連接方式:左右側面防護裝置與大梁焊接連接; 后下部防護與車架采用焊接連接,后部防護斷面尺寸(mm):80×155,后部防護離地高度(mm):540。
【底盤技術參數】
底盤型號SQR1043H16D-E
底盤名稱載貨汽車底盤
商標名稱開瑞牌
生產企業奇瑞商用車(安徽)有限公司
外形尺寸(mm)5991×1940×2245
輪胎數6
接近角/離去角(°)22/17
輪胎規格7.00-16LT 8PR,7.00R16LT 8PR
鋼板彈簧片數9/6+4
前輪距(mm)1609
燃料種類柴油
后輪距(mm)1485
排放標準GB17691-2005國Ⅳ,GB3847-2005
發動機型號 發動機生產企業 排量(ml) 功率(Kw)
4J28TC 北汽福田汽車股份有限公司 2771 81
|
