國六7噸東風多利卡D9水罐消防車_JDF5171GXFSG70-E6型水罐消防車
作者：國六7噸東風多利卡D9水罐消防車 來源：消防車廠家 日期：2022/1/18 14:23:38 人氣： 標簽：國六7噸東風多利卡D9水罐消防車 JDF5171GXFSG70-E6型水罐消防車JDF5171GXFSG70-E6型水罐消防車
技術規格書
消防車廠家直銷電話：159-7276-7978
湖北江南專用特種汽車有限公司
一、 整車描述
1、 概述
JDF5171GXFSG7/E6型水罐消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水7000kg，裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PS40型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb202030265）并已列入工信部汽車新產品公告，CCCF正在申報中。
2、 整車主要參數
外廓尺寸
8400×2520×3520mm
最大總質量
16800kg
載液量
水罐車載水7000kg
最高車速
90km/h
消防泵額定流量
40L/s 1.0MPa
消防炮額定流量
水罐車：40L/s 1.0MPa
消防炮射程
水罐車：≥60m
比功率
169/16.8=10.1
接近角/離去角
19°/12°
二、底盤
1、主要參數
型號
EQ1185DJ9CDF
制造商
東風汽車股份有限公司

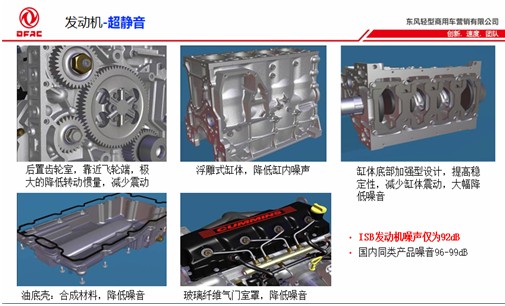

發動機額定功率
169kw
發動機排量
6200ml
發動機排放標準
GB3847-2005,GB17691-2018國Ⅵ
驅動形式
4×2
軸距
4700mm
最大允許總重
16800g
最小轉彎半徑
≤19m

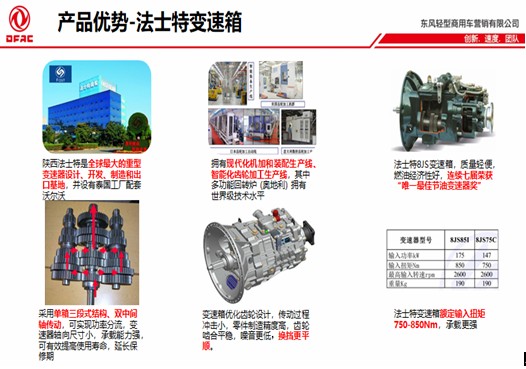

變速箱
手動
2、乘員室
結構
平頭、四門，原裝雙排
司乘人員數
3+3人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。
1、 器材箱和泵室
結構
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
2、水罐
容量
7000kg
材質
優質碳鋼，厚度底板5mm，側板4mm，頂板4mm
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟自動泄壓裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
四、水系統
1、水泵
型號
CB10/40型常壓車用消防泵
形式
常壓離心式
額定流量
40L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
2、 管路系統
管道材質
優質無縫鋼管
吸水管路
泵房兩側各設1個DN125吸水口
注水管路
水罐左右兩側各設1個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置
1、水炮
型號
PS40W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
40L/S
射程
水≥60m
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
八、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
九、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
2、器材配備（標配）
消防車廠家直銷電話：159-7276-79781
吸水管
125×4米
2
根
螺紋式
2
濾水器
FLF125
1
件
螺紋式
3
分水器
FII80/65×3-1.6
1
件
內扣式
4
集水器
JII125/65×2-1.0
1
件
內扣式
5
水帶
13-65-20
6
盤
低壓；內扣式
6
水帶
13-80-20
6
盤
低壓；內扣式
7
異徑接口
KJ65/80
2
件
內扣式
8
水帶包布
DT-SB
4
件
9
水帶掛鉤
4
件
10
地上消火栓扳手
QT-DS1；長400
1
件
11
地下消火栓扳手
長860
1
件
12
吸水管扳手
FS100
2
件
13
直流開關水槍
QZG3.5/7.5；65
1
支
低壓；內扣式
14
直流開花水槍
QZK3.5/7.5；65
1
支
低壓；內扣式
15
消防桶
1
個
16
滅火器
3kg
1
具
17
消防腰斧
長390 ；GF-285
1
件
18
橡皮錘
1
件
19
可充電式手提照明燈
1
件
